熱塑性彈性體家族的TPE或者TPR，為什么都要測試硬度參數。在我們去尋找TPE生產廠家的時候，都會尋找您要找多少硬度的，那是為什么呢？快跟著國豐橡塑一起來了解以下吧，這篇文章為您解疑答惑關于TPE硬度的知識點。

硬度是TPE或者TPR材料所有物性參數中蕞基本蕞重要的一個物性參數，很多情況下，正是因為材料的柔軟度的不同，才決定了TPE在各行各業精彩紛呈的應用。因此，我們有必要來了解下TPE\TPR硬度的一些基本常識。

硬度常見的3種表述：

熱塑性彈性體TPE\TPR有邵氏硬度ShoreA，邵氏硬度ShoreD，邵氏硬度ShoreC(有些廠商單位為OO,Q等）三種單位。其中以邵氏硬度A蕞常見，邵氏硬度C，邵氏硬度D偶爾會用到。

邵氏硬度A，硬度范圍0~100A，但一般在30~90A這個范圍測量的數值比較準確。

邵氏硬度C，硬度范圍0~100C，但一般硬度在5~60C，用來表述硬度在30A以下低硬度的TPE。

邵氏硬度D，硬度范圍0~100D，對TPE而言，有意義的硬度范圍在40~70D。90A以上的TPE一般用邵氏硬度D來表述，這樣測量的數值比較準確。

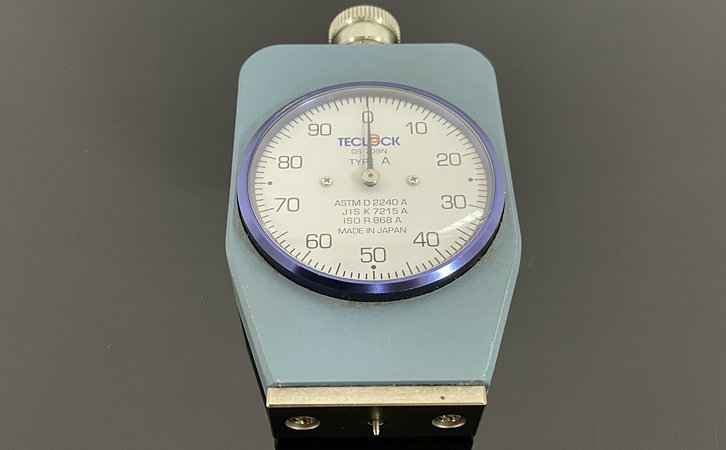

三種硬度單位對應有不同的測試硬度計。根據物理學壓強的原理，三種硬度計的主要差別是壓腳形狀的不同。邵氏A硬度計的壓腳為針狀，但比較鈍，邵氏硬度計D壓腳也為壓針，但更尖銳。邵氏硬度計C壓腳為圓弧面。

TPE\TPR材料邵氏硬度A測量細節：

1、測量試片尺寸要求

試片厚度要求為0.25英寸，即6.35毫米，至少不低于6mm；長度不小于35mm；寬度不小于15mm.如果試片厚度沒有那么厚，可以將多片試片平行重疊，但不超過四片。

2、測量試片及環境溫度

要求試片在測量前應在18~28℃溫度環境下先存放5小時，再進行測量。（試片本身或環境的溫度，會對測量結果有影響，冬天測量試件硬度偏硬，夏天或試件剛啤出來尚未足夠冷卻就測量，試件硬度會偏軟)

3、測量讀數時間

測量分為即時讀數及5秒后讀數。即時讀數指的是壓針壓到試件上后立刻讀數。5秒讀數，指的是壓針完全作用到試件上后，延長5秒再進行讀數。目前行業內大多采用5秒延時讀數，測量數據比較準確。

4、關于TPE材料硬度的錯覺

同樣的硬度，試件厚度不同，給人的感覺硬度會不一樣。如同樣是70度的TPE材料，做成1mm厚的薄片，彎曲會較容易，感覺會偏軟；而做成1厘米厚的板材，彎曲會比較困難，感覺會偏硬。

5、TPE硬度偏差

由于測量的誤差，或者配料時各組分配重稱量的誤差，會導致做出來的TPE、TPR不同批次存在一定的硬度波動。一般認為，硬度在±3A范圍內被認為是一個合理的公差范圍。

熱塑性彈性體家族種類繁多，小編給大家列舉了幾種常見的材料硬度范圍值：

TPE/TPR材料硬度范圍：    0A~100A；

TPU材料硬度范圍：        70A-98A，有些廠家能做到60A-70D；

TPEE材料硬度范圍：       28D~80D；

TPO材料硬度范圍：        40~100A左右；

TPV材料硬度范圍：        50~100A。

TPE或者TPR材料的硬度還是根據不同產品的應用需求來決定，例如發泄球玩具系列硬度產品追求的是拉伸，所以硬度都是非常低，伸長率蕞大可以達到1500%。而包膠尼龍系列的產品硬度一般都在60A左右。把您產品應用需求告訴我們，我們給您提供相關的建議，并設計出合適的TPE\TPR應用解決方案。

國豐橡塑在研發生產推廣熱塑性彈性體、TPE、TPR、塑料增韌劑的同時，還會為廣大網友提供技術支持，在我們的官網（www.www.shopwin.com.cn）會更新各類相關資訊。

tpe粒子，什么是tpe材質，熱塑性彈性體，tpe塑膠原料，tpe是什么材料對人體有害嗎，xpe材料好還是tpe材料好，tpe材料，tpe改性，tpe軟膠，tpe塑料，tpe原料，tpr材料價格，tpr，tpr和pvc哪個材質好，tpr和tpe是什么材料，塑膠與tpr哪個更好?，tpr材料鞋底好不好，鞋底tpr是什么材質，tpr牛筋底是什么材料，鞋子tpr是什么材料，tpr材料有毒嗎，鞋底材質tpr好還是橡膠好，tpe/tpr熱塑性彈性體，tpr是什么材料鞋底，tpr和橡膠哪個好，tpr材料有氣味嗎，鞋底tpr和pvc哪個材質好，tpr材料，tpr塑料，tpr是什么材質防滑嗎，改性增韌pp，poe增韌pp原理，pp增韌塑料物性表，pp加增韌劑有什么效果，彈性體tpe，tpe高彈性材料，tpe透明料哪里生產，tpe材料廠家，tpe材料廠家排名，智能手表tpe原材料廠家，tpe包膠料，什么是tpe材質，tpe什么材質，tpe是什么材料對人體有害嗎，tpr多少錢一噸，tpr行情價格，tpr材料多少錢一噸，tpr和abs材料哪個好，橡膠tpr是什么材料，tpr和pvc鞋底哪個材質好？
